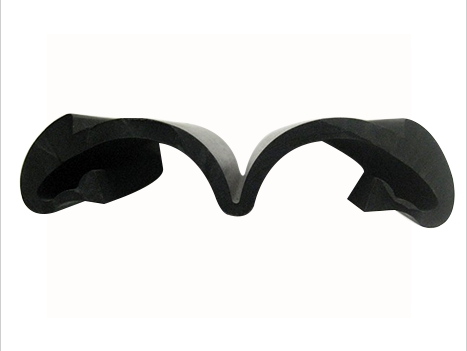

桥梁伸缩缝胶条（伸缩缝专用、规格、价格）
　　桥梁伸缩缝胶条是专门为各种型号的桥梁伸缩缝配套的产品，规格型号全部按照交通部，铁道部的标准生产可与C型、F型及E型缝及其它型号伸缩缝配套使用。橡胶伸缩缝是利用橡胶的高弹性来适应温度变化时，桥面所产生的伸缩变形。橡胶伸缩缝它具有安装方便、行驶平稳、防水、防尘、噪音小、重量轻、造价低的优点得到了桥梁工程界的欢迎与好评。
　　NR和CR表示橡胶种类:NR表示天然橡胶、CR表示氯丁橡胶胶料适用范围1、采用氯丁橡胶(CR)的伸缩缝装置适用于温度为-25－+60地区2、采用天然橡胶(NR)的伸缩缝装置适用于温度为-40－+60地区
　　单组式伸缩缝:单组式伸缩缝由型钢、锚固构件和密封橡胶带组成，允许位移量为0~120mm，主要型式有：GQF-C-40，60,80型、QMF（SSF）-80型、SD-80、100、120型等,产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。单组式伸缩缝主要产品型号有GQF型（C型、Z型、L型、F型）。
　　GQF-C型单组式桥梁伸缩缝:GQF-C型伸缩缝是中交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。
　　结构特点与功能:
　　GQF-C型伸缩缝由一条整长的橡胶密封条，一组刚质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟槽。焊固在钢梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡后，同梁体连接可靠，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。使用于伸缩量0～80mm的桥梁。
　　主要材料：
　　钢质边梁：采用16Mn的钢轧制，部面呈c形。橡胶密封条：采用氯丁橡胶制造，具有良好的耐老化、耐挠性能。
　　固锚件：有锚栓、锚环、锚板结构三种，设计工程师可根据桥面板设计厚度选用，间距一般为20cm，本厂也可根据设计工程师特定设计制造。
　　选定伸缩缝规格尺寸:
　　选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。
　　当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。
　　与接缝平行的矢量：△Lp=△L.cosβ
　　与接缝垂直的矢量：△Lr=△Lr.sinβ
　　式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角
　　β=45゜∽135°
　　△Lr是选用伸缩缝规格的依据，△Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。
　　例：设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交40°，按公式计算△Lr=73mm,△Lp=61mm选用本型号的伸缩缝是适用的。
　　同时要注意，胶条以中部为准，水平错动量在前后两个方向都是不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。
　　设计时，如带有人行道，防撞墙结构的，必须将设计角度，尺寸数据提供给本厂，便于工厂按设计要求整体制造。
　　安装前现场准备
　　GQF-C型伸缩缝是在本厂制造并组装，若整条伸缩缝超长不能运输或工程需分段施工，需在现场焊接一体后，再组装橡胶密封条。
　　（1）伸缩缝预留槽口、在浇筑拟安装伸缩缝的梁体、桥台时，在端部预留符合安装尺寸的槽口、推荐尺寸见表1。
　　表1单位mm
　　固锚件型式槽口宽度（b）槽口深度（h）
　　锚栓≥350 80∽120锚环≥35080∽120锚板≥350≥150
　　注：特殊设计另定
　　（2）预埋钢筋设置：在浇筑梁体或桥台时，应设置预埋钢筋。
　　预埋深度不小于50cm，并与梁体、桥台内结构钢筋连接一体；间距尺寸为20cm应和伸缩缝锚固件保持一致。
　　（3）梁端间隙应不小于梁体伸长度，在预制、现浇或吊装时由设计工程师根据当地气温确定。
　　（4）调节伸缩缝定位尺寸“J”，根据安装时气温计算正确，调节后，琐紧定位压板。
　　（5）用发泡塑料板嵌入梁端间隙内，其上部与伸缩缝钢梁内侧密合，尽量达到密封，防止浇筑混凝土时出现漏浆、空洞。
　　安装
　　（1）伸缩缝吊装就位，检查其中线线与梁缝中心线是否重合，其顶面与路面标高是否一致，及时进行调整。
　　（2）将预娩钢筋和伸缩缝锚固件焊接牢固，再横穿12或16水平钢筋。
　　（3）立即拆除伸缩缝定位压板，錾去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。
　　（4）用胶粘纸带或木板密封伸缩缝顶面缝口，在槽口部位即浇筑50号混凝土；用插入式振动棒，充分振捣密实。
　　（5）抹平混凝土过度段表面。用直尺检查伸缩缝顶面、过度段，应尽量与路面平顺。做好混凝土养生后方可通车。
　　（6）带有防撞墙，人行道结构的伸缩缝，参造上述安装工序作业。
